Výškoměr pro soutěžní raketky
Voltino BMP580 byl srdcem výškoměru, který měřil, jak vysoko vyletěly raketky postavené soutěžními týmy.

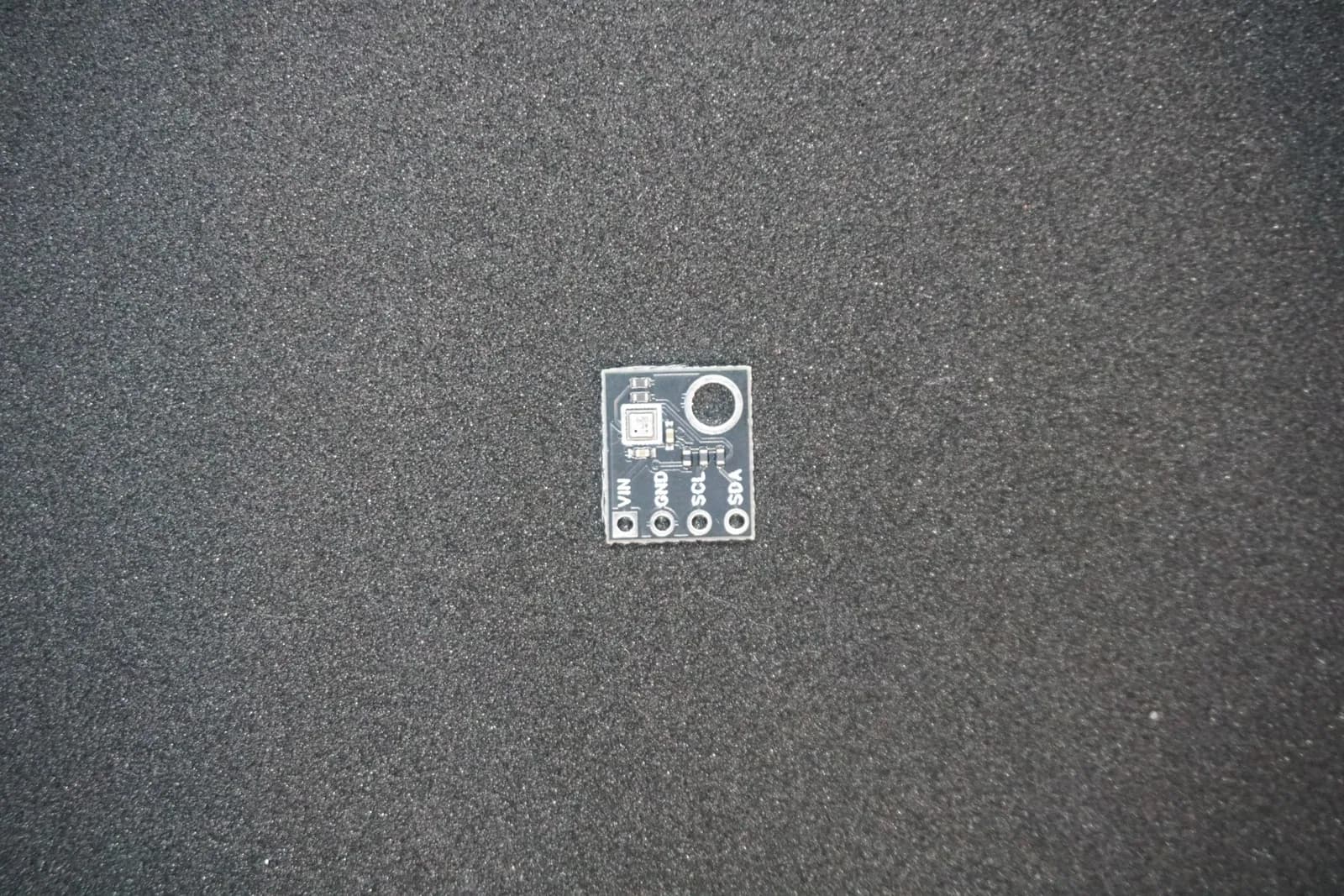

Modul Voltino BMP580 shora
BarometrI²C10 × 13 mm
Voltino BMP580
Kompaktní modul s nejnovějším barometrem Bosch BMP580 — přesnost ±0,5 hPa, velmi nízký noise a rychlé měření tlaku i teploty přes I²C.
199 Kč
Skladem (10+ ks) · odeslání do týdne
1
±0,5 hPa
absolutní přesnost
0,08 Pa RMS
noise při nejvyšším OSR
620 Hz
ODR ve forced modu
10 × 13 mm
rozměry modulu
Popis
Voltino BMP580 staví na nejnovějším barometrickém čipu od Boschu a je přímým nástupcem populárního BMP280: až 2× lepší absolutní přesnost (±0,5 hPa proti ±1 hPa), nižší noise (0,08 Pa RMS proti 0,2 Pa), širší rozsah (do 1250 hPa) a výrazně vyšší rychlost měření (až 620 Hz proti 150 Hz).
Modul měří atmosférický tlak a teplotu s teplotní kompenzací a linearizací přímo na čipu. Čtyři piny (VIN, GND, SCL, SDA) a I²C na adrese 0x46 nebo 0x47 znamenají zapojení na čtyři vodiče — a rozměr 10 × 13 mm se vejde i tam, kde je o místo nouze.
Vestavěné FIFO, programovatelné filtry a IIR pomáhají držet data stabilní i v hluku vibrací. Pro první měření použijte náš návod a knihovnu pro Arduino.
Klíčové vlastnosti
- Vysoká přesnost: absolutní tlak ±30 Pa typicky (300–1100 hPa), relativní ±6 Pa (700–1100 hPa).
- Nízký noise: až 0,08 Pa RMS při oversamplingu 128×, dále snižitelný programovatelnými filtry.
- Vysoké rozlišení: tlak až 1/64 Pa (0,0156 Pa), teplota prakticky 0,01 °C.
- ODR: až 620 Hz ve forced modu, 0,125–240 Hz v normálním režimu — dost pro výškoměr dronu.
- Spotřeba: jednotky µA v měřicím režimu, pod 0,5 µA ve sleepu.
- Funkce: FIFO na 32 vzorků, IIR filtr pro redukci noisu a 6 bajtů uživatelské NVM.
- Odolnost: −40 °C až +85 °C, RoHS, bez halogenu a olova, 1× montážní díra M3.
Technické specifikace
| Napájení | 1,71–3,6 V (doporučeno 3,3 V), logika tolerantní 3,3–5 V |
|---|---|
| Komunikace | I²C až 1 MHz, adresa 0x46 (alternativně 0x47) |
| Rozsahy | Tlak 300–1250 hPa (−500 m až +9000 m) · teplota −40 až +85 °C |
| Přesnost | Absolutní tlak ±30 Pa typ. (±75 Pa v plném rozsahu včetně driftu) · relativní ±6 Pa · teplota ±0,5 °C |
| Noise | 0,08–0,78 Pa RMS podle OSR |
| Rozlišení | Tlak 0,0156 Pa · teplota 0,000015 °C |
| Rozměry | 10 × 13 mm, 1× montážní díra M3 |
| Piny | VIN, GND, SCL, SDA |
Proti BMP280
BMP280 z roku 2015 je dodnes nejrozšířenější amatérský barometr. BMP580 je jeho přímý nástupce — dvojnásobná absolutní přesnost, nižší noise, širší rozsah a čtyřikrát rychlejší měření.
| Parametr | Voltino BMP580 | BMP280 |
|---|---|---|
| Absolutní přesnost | ±0,5 hPa | ±1 hPa |
| Noise (nejvyšší OSR) | 0,08 Pa RMS | 0,2 Pa RMS |
| Rozsah tlaku | 300–1250 hPa | 300–1100 hPa |
| ODR (max.) | až 620 Hz (forced mode) | až 150 Hz |
| Rozlišení tlaku | 0,0156 Pa | 0,16 Pa |
| FIFO | 32 vzorků | 512 B (sdílené) |
| IIR filtr | ano, programovatelný | ano |
| Rok uvedení čipu | 2022 | 2015 |
Typické aplikace
- Výškoměry pro amatérské rakety
- Řízení výšky dronů
- Meteostanice a měření počasí
- Venkovní sport — výškový profil, aktivita, kalorie
- Chytré hodinky a VR/AR zařízení
Součástí dodávky
- 1× Voltino BMP580
- 1× 4P Dupont kolíková lišta
Výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž. Fotografie jsou ilustrační a mohou se od skutečného vzhledu lišit; základní vlastnosti modulu to nemění.
Nasazeno v praxi
Kde tenhle modul skutečně létal — u týmu Space Carrots, který sponzorujeme.
